HKNC-500Plus Мостовая пила с пятью интерполированными осями с ЧПУ. Разработана специально для обработки изделий из камня.
Вам подойдет станок, если:
Изготавливаете столешницы для кухни и/или ванных комнат, а значит режете слэбы из керамогранита, синтетических или натуральных материалов для получения облицовочных панелей разных размеров.
Владеете компактным производством: ищите станок-моноблок с простой и быстрой установкой, который занимает минимум площади.
Хотите облегчить настройку операций: станок легко программировать.



HKNC-500Plus оснащен 5 осями (X, Y , Z, C, A) для обработки мрамора, гранита и других природных и искусственных камней.

Он позволяет выполнять широкий спектр обработки, например резку плит (прямая, квадратная, эллипс, окружность, закругленная) с использованием алмазного диска или сверлильных инструментов.

Станок оснащен 19-дюймовым экраном промышленного компьютера итальянского производства, импортированными из Италии оригинальными серводвигателями ESA для 4 интерполированных осей (X, Y, Z, C) и приводами, а также использует оригинальное программное обеспечение итальянской компании Pegasus.

Наклон головки 0°/45°/90°, поворот головки от 0° до 360°.
Наклон стола от 0° до 85°.
Автоматическое позиционирование резки от 0° до 360°.
Оси X, Y, Z используют линейную направляющую Taiwin Hiwin для перемещения, что гарантирует высокую точность резки и стабильность движения.


"Plus" Дополнительный боковой шпиндель позволяет автоматически выполнять циклы резки, сверления и фрезерования, не останавливая станок для смены инструмента, тем самым повышая его производительность.









ВАКУУМНЫЕ ПРИСОСКИ

Станок оснащен устройством с присосками, используемым для перемещения отрезанных заготовок, чтобы увеличить производственный процесс при одновременном сокращении времени обработки.







HKNC-500 Plus идеально подходит для внутренних и наружных работ, таких как кухонные столешницы, столешницы для туалетных столиков, капители, столы, раковины, лестницы, полы и предметы погребального искусства.







Технические характеристики



	Модел	HKNC-450	HKNC-500	HKNC-650	HKNC-825
Diameter of saw blade	Диаметр диска	Ф350-450 мм	Ф400-500 мм	Ф350-ф650 мм	Ф400-ф800 мм
Dimension of working platform	Рабочее поле	3500*2100 мм	3500*2100 мм	3500*2100 мм	3500*2100 мм
Max. cutting length	Макс. длина резки	3500 мм	3500 мм	3500 мм	3500 мм
Max. cutting thickness	Макс. толщина резки	95 мм	120 мм	200 мм	290 мм
Max. lifting stroke	Макс. ход подъема	250 мм	300 мм	500 мм	650 мм
Power of main motor	Мощность главного двигателя	15 КВт/26.4 КВт	18.5 /26.4 КВт	18.5 /26.4 КВт	22 КВт /26.4 КВт
Power of cutter frame reciproctating motor	Мощность двигателя перемещения головки	1.3 КВт	1.3 КВт	1.15 КВт	1.15 КВт
Power of crossbeam shifting motor	Мощность двигателя перемещения балки	1.3 КВт	1.3 КВт	1.15 КВт	1.15 КВт
Power of hydraulic station motor	Мощность мотора гидравлической стации	2.2 КВт	2.2 КВт	2.2 КВт	2.2 КВт
Power of lifting motor	Мощность подъемного двигателя	0.85 КВт	0.85 КВт	0.85 КВт	0.85 КВт
Water consumption	Расход воды	2 м3/ч	2 м3/ч	2 м3/ч	2 м3/ч
Dimensions (L x W x H)	Размеры ( Д*Ш*В)	5700*3260*2765 мм	5700*3260*2765 мм	6300*3600*3100 мм	6800*3400*3900 мм
Gross weight	Вес брутто	5500 кг	5400 /5800 кг	5800 кг	6500 кг
Max. lifting weight by sunction cups	Грузоподъемность вакумных присосок	200 кг	200 кг	200 кг	200 кг
Spindle rotating speed (PLUS)	Скорость вращения гравировки (PLUS)	0-24000 об/мин	0-24000 об/мин	0-24000 об/мин	0-24000 об/мин





Функции и конфигурация станки





Система ЧПУ ESA (Италия)
19-дюймовый сенсорный экран.
USB-порты для импорта файлов.
Модуль WI-FI.
Программное обеспечение PEGASUS 2D CAD-CAM.















Цифровой серводвигатель

Esa создает надежную управляющую мощность для осей X, Y, Z, C, и представляет собой асинхронный серводвигатель с возбуждением от постоянных магнитов и встроенным драйвером.















Фотокамера

Для фотофиксации слэбов.

























Шпиндель

Высококачественные электрические шпиндели, управляемые инвертором, позволяют регулировать количество оборотов от 0 до 6000 об/мин и использовать лезвие и алмазные инструменты, такие как трубчатое сверло или фреза. Смена инструмента выполняется вручную.













Чугунный мост

Поперечная балка изготовлена из чугуна для обеспечения жесткости и гашения вибраций.

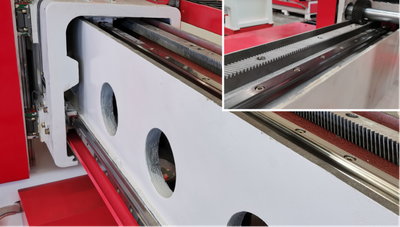

Hiwin

Оси X, Y, Z используют линейную направляющую Taiwin Hiwin для перемещения, что гарантирует высокую точность резки и стабильность движения.

















Электрический шкаф

Главный двигатель станка оснащен инвертором для регулировки скорости.





















Гидравлический подъемный стол

Размер стола: 3500 x 2100 мм.
Угол подъема: 0 - 85⁰.





















Детектор

Для определения толщины сляба.





















Устройство

Для предпродажной обработки лезвия.





















Защитная дверца

Чтобы уменьшить риск получения травм на производстве.





























С удовольствием адаптируем функционал, цвет, размер и другие параметры в соответствии с вашими требованиями.





Упаковка и отгрузка









К нам приехали гости из разных мира.





Мы располагаем производственными площадями общей площадью более 50 000 квадратных метров.
